Tek kiriş masif parke; 22 mm masif ahşap spor parkesi, 15 mm tek yönlü fenolik kontrplak latalar ve 10 mm elastik desteği aynı alan esnek sistemde birleştiren, yaklaşık 47 mm toplam yüksekliğe sahip EN 14904 A4 sabit spor zemini çözümüdür.
» Tek Kiriş Masif Parke Teknik Föy – Yef Yapı
Tek kiriş masif parke, yaklaşık 47 mm toplam yüksekliğe sahip; 22 mm masif ahşap spor parkesini, 15 mm tek yönlü fenolik kontrplak lataları ve 10 mm elastik desteği aynı alan esnek sistemde birleştiren sabit spor zemini çözümüdür. Masif yüzeyin kontrollü olarak yenilenebilmesi, A4 performansı ve yerden ısıtmalı spor salonlarında değerlendirilebilmesi bu sistemi diğer tek kirişli seçeneklerden ayırır. YEF Yapı çözümü kurumsal projelerde keşif, teknik detaylandırma, tedarik, montaj, saha çizgileri ve teslim süreçleriyle birlikte uygular; yalnız malzeme satışı yapılmaz.
Proje uygunluk kartı
Sistem tipi: Tek kirişli, masif, alan esnek sabit ahşap spor zemini
Toplam yükseklik: Yaklaşık 47 mm
Üst yüzey: 22 mm masif ahşap spor parkesi
Performans sınıfı: EN 14904 A4
Darbe emilimi: %59
Dikey deformasyon: 2,3 mm
Top sekmesi: %93
Öne çıkan kullanım: Müsabaka, çok amaçlı ve yerden ısıtmalı spor salonları
Temel tercih nedeni: Yenilenebilir masif yüzey ile 47 mm kompakt kirişli kesitin birleşmesi
Kontrol edilmesi gerekenler: Kullanılabilir kot, beton nemi, radyant ısıtma işletme rejimi ve kullanım yükleri
Bu sistemin farkı yalnızca üst yüzeyde masif ahşap kullanılmasından gelmez. Düşük kesitli tek kiriş düzeni, elastik tepki, yüzey yenileme kapasitesi ve kontrollü radyant ısıtma uyumu birlikte değerlendirilir. Böylece yoğun spor programına sahip salonlarda performans hedefi ile uzun dönemli işletme planı aynı zemin kurgusunda buluşur.
22 mm masif parke, 15 mm tek yönlü lata ve 10 mm elastik destekten oluşan kesit yaklaşık 47 mm’de tamamlanır. Bu yapı, daha yüksek çift kirişli konstrüksiyonlara yer ayrılamayan fakat masif yüzey ve kirişli alan esnek davranış istenen projelerde önemli bir seçenektir. Bitmiş kot hesabına beton tesviyesi, geçiş profilleri ve çevre detayları ayrıca dâhil edilir.
Sistemin 0,31 m²K/W olarak beyan edilen ısıl direnci, radyant şap üzerinde teknik hesapla kullanılabilmesini sağlar. Uygunluk yalnız ürün seçimiyle oluşmaz; şap nemi, ısıtma devreye alma prosedürü, yüzey sıcaklığı, sıcaklık değişim hızı ve salonun bağıl nemi birlikte yönetilir. İşletme senaryosunda yüzey sıcaklığının 26 °C’yi aşmaması ve ani ısı değişimlerinden kaçınılması gerekir.

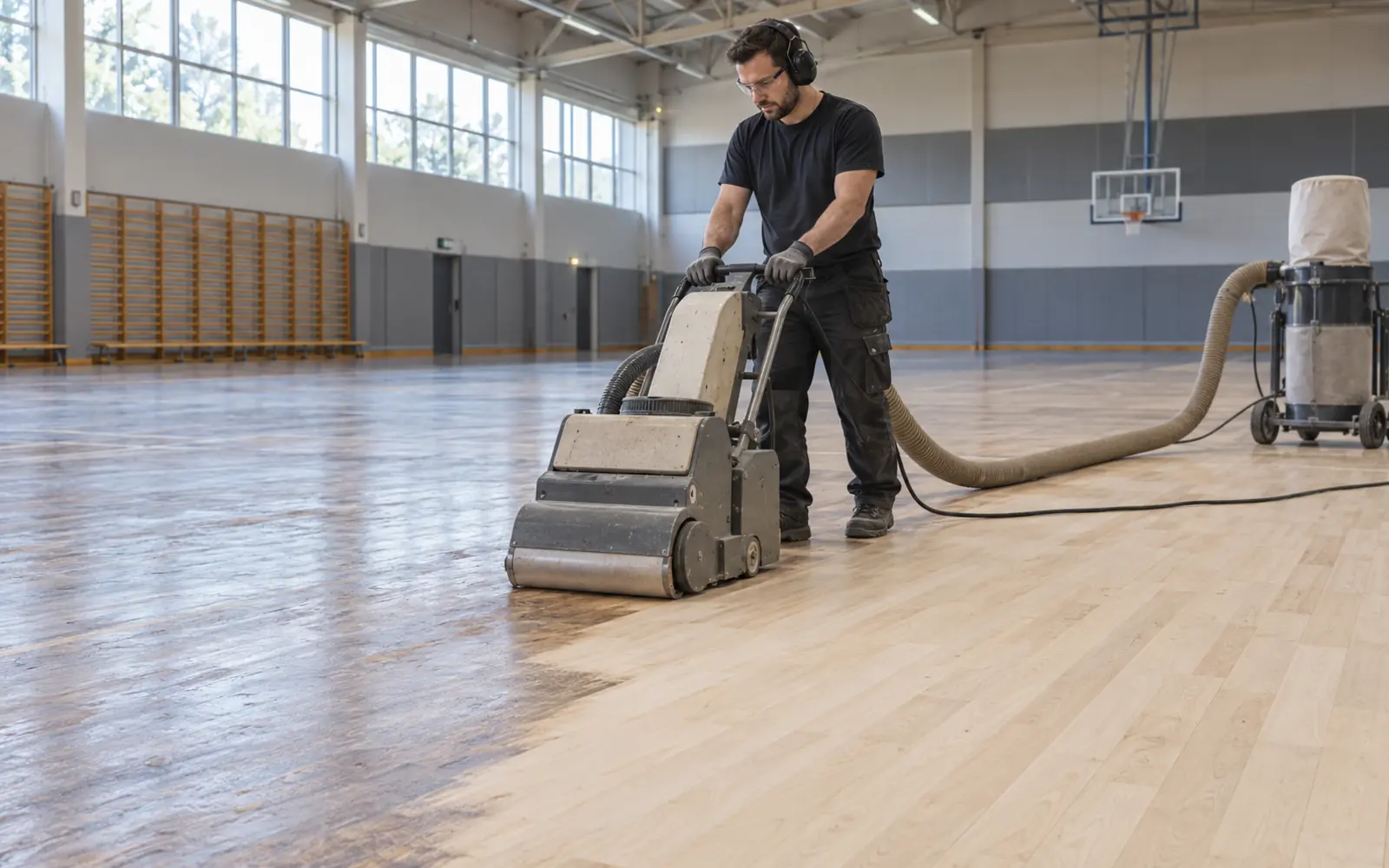

Masif ahşap yüzey, kullanım ve mevcut kalınlık uygun olduğunda zımparalanıp yeniden cilalanabilir. Bu özellik; saha çizgilerinin, logoların ve yüzey korumasının uzun hizmet ömrü içinde yenilenmesine imkân verir. Kesin yenileme sayısı verilmez; her işlemden önce kalan ahşap kalınlığı, birleşimler, yüzey düzlüğü ve önceki müdahaleler ölçülür.
Tek kiriş masif parke; beton zemin üzerinde nem kontrol katmanı, elastik destekli tek yönlü latalar ve masif spor parkesinden oluşan sabit bir ahşap spor zeminidir. Sistem, masif bir oyun yüzeyinin uzun dönemli yenilenebilirliğini yüksek konstrüksiyon oluşturmadan elde etmek isteyen projelere yöneliktir.
Başlıca çözdüğü ihtiyaçlar; müsabaka ve antrenman için belgelenmiş spor performansı, farklı branşların aynı salonda kullanılması, yoğun işletmede yenilenebilir yüzey, radyant ısıtmaya sahip yapılarda ahşap spor zemini seçimi ve 47 mm civarında kirişli sistem kurulmasıdır. Aktif su sorunu veya yetersiz kot gibi yapı problemlerini tek başına çözmez.
Lamba-zıvana birleşimli masif parke elemanları, tek yönde 305 mm merkez aralığıyla düzenlenen fenolik kontrplak latalara açılı ve yivli bağlantılarla sabitlenir. Lataların altındaki elastik destek spor yükünü kontrollü biçimde karşılar. Parke, lata ve elastik katman bağımsız malzemeler olarak değil, test edilen sistem kesitinin birlikte çalışan parçaları olarak ele alınır.

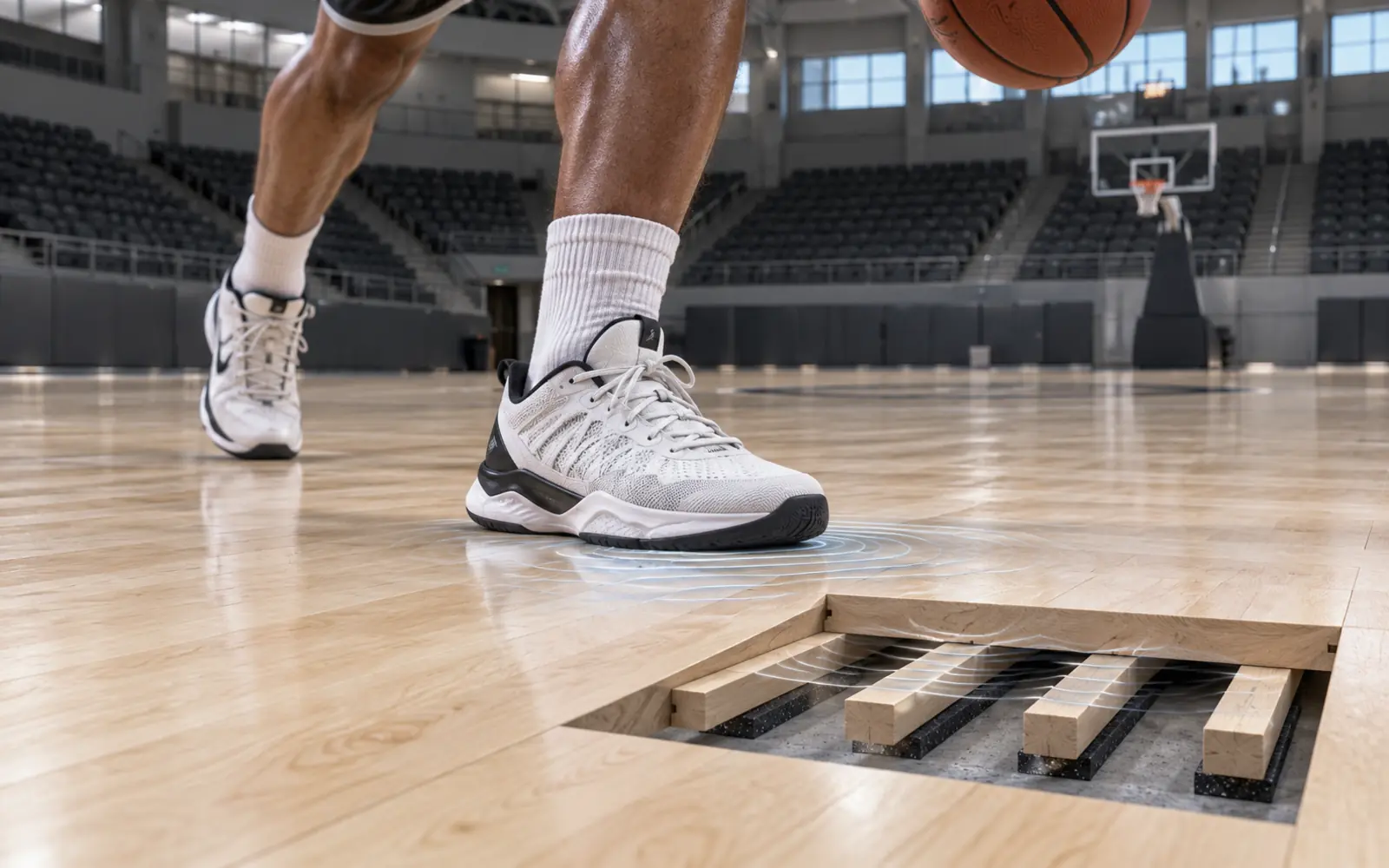

Sporcudan veya ekipmandan gelen yük önce masif parke boyunca, ardından tek yönlü latalara ve elastik desteğe aktarılır. Masif yüzey yükü çevresine yayarken latalar taşıyıcı doğrultuyu oluşturur; elastik destek darbe enerjisinin yönetilmesine katkı sağlar. Sistem bu nedenle noktasal yumuşak bir kaplamadan farklı olarak belirli bir alan boyunca tepki verir.
15 mm kalınlığındaki ve yaklaşık 100 mm genişliğindeki fenolik kontrplak latalar, yaklaşık 305 mm merkez aralığıyla yerleştirilir. Düzenli aks; yüzey davranışının salon boyunca tutarlı kalmasına yardımcı olur. Ek yerleri, pota ve direk yuvaları, hareketli ekipman yolları ile çevre boşlukları uygulama projesine göre çözülür; latalar beton tesviye malzemesi olarak kullanılmaz.
10 mm poliüretan esaslı elastik destek, lata ile alt zemin arasında kontrollü hareket alanı oluşturur. %59 darbe emilimi ve 2,3 mm dikey deformasyon yalnız bu katmandan değil, bütün kesitin birlikte çalışmasından doğar. Elastik desteğin sürekliliği, yoğunluğu ve doğru yerleşimi bozulduğunda test edilen A4 davranışı sahada aynı şekilde elde edilemez.

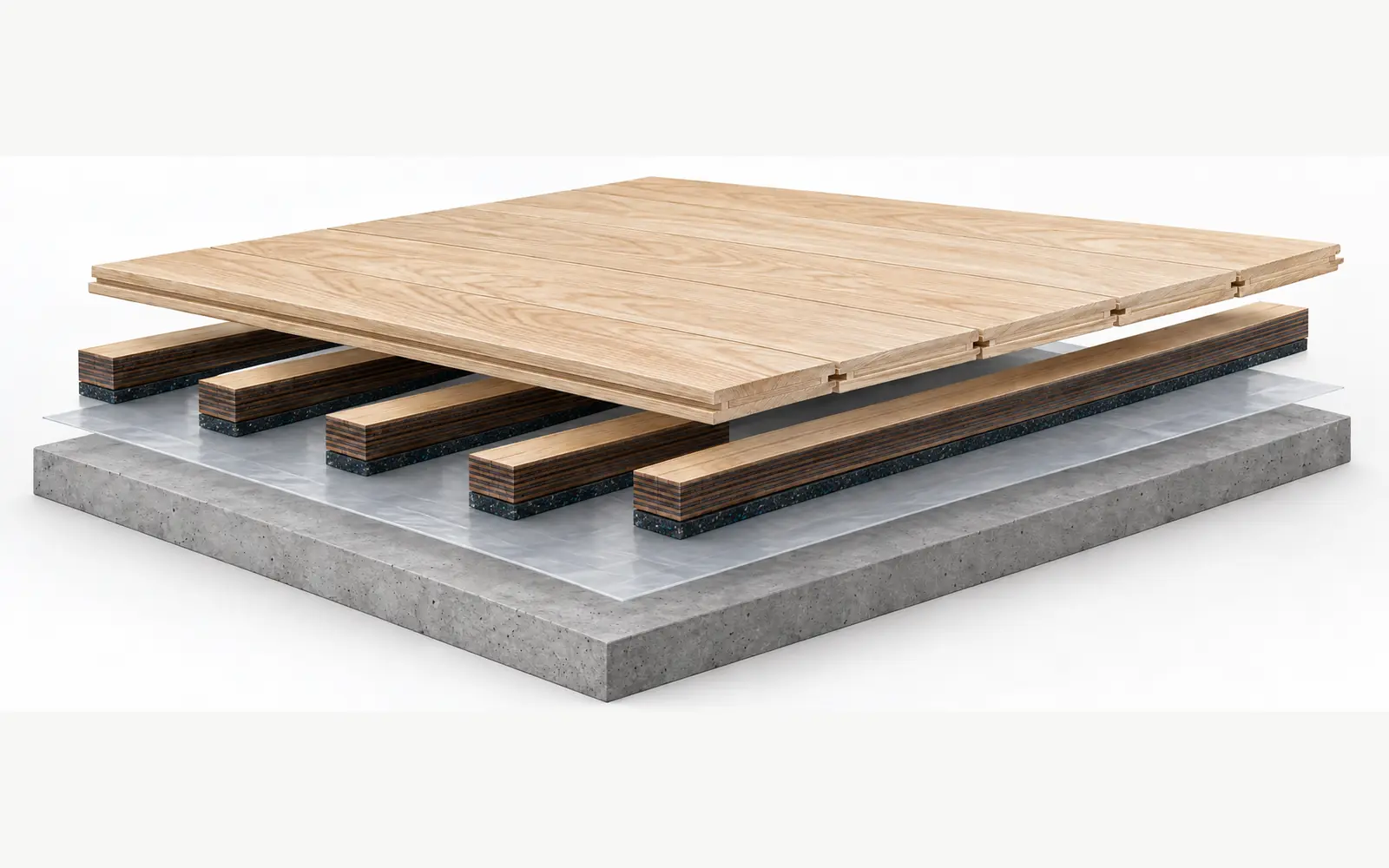

Katmanlar aşağıdan yukarıya doğru beton hazırlığı, PE nem kontrolü, elastik destekli tek kiriş yapısı ve masif spor parkesi olarak düzenlenir. Sistem çevresinde genleşme boşluğu ile alt konstrüksiyonun havalanmasına izin veren süpürgelik detayı bulunur.
0,15 mm polietilen katman, hazırlanmış şap üzerine bindirmeli olarak serilir ve duvar dönüşleri tamamlanır. Bu katman beton kaynaklı nem geçişini sınırlayan sistem bileşenidir; aktif su sızıntısı, yükselen nem veya yapısal su yalıtımı hatasının yerine geçmez. Beton nemi kabul sınırında değilse montaj başlatılmaz.
Lataların alt yüzüne bağlı elastik destek darbe enerjisinin yönetilmesine, titreşim aktarımının sınırlanmasına ve sporcu konforuna katkı sağlar. Geri dönüştürülmüş içerik veya çevresel ürün belgesi isteniyorsa, teklif edilen bileşenin güncel sertifikası proje dosyasıyla eşleştirilir.
Yaklaşık 15 × 100 × 2.440 mm ölçüsündeki fenolik kontrplak latalar tek yönde ve yaklaşık 305 mm merkez aralığıyla döşenir. Neme ve boyutsal değişime karşı dayanıklı taşıyıcı özellik, montaj aksının korunmasıyla birlikte değerlendirilir. Sabit spor ekipmanlarının bağlantıları, sistemin serbest hareketini engellemeyecek bağımsız detaylarla çözülür.
Üst yüzey yaklaşık 22 × 130 × 1.800–1.830 mm ölçülerindeki birinci sınıf hevea masif spor parkesinden oluşur. Elemanlar dört kenardan lamba-zıvana birleşimlidir; alt yüzey nem etkisine karşı koruyucu filmle korunur. Üst yüzey fabrika koşullarında yedi kat iki bileşenli poliüretan spor cilasıyla hazırlanır ve koruyucu film kalınlığı en az 45 mikron olarak tanımlanır. Açık krem tonlu yüzey saha çizgileri ve salon aydınlatması için sade, yüksek kontrastlı bir zemin oluşturur.
Süpürgelik parkeye değil duvara bağlanır; çevresel genleşme boşluğunu kapatırken sistem altındaki hava dolaşımını engellemez. Pota, kale, voleybol direği, kapak, tribün ve kapı birleşimleri masif ahşabın doğal hareketine izin verecek şekilde ayrıştırılır.
| Teknik özellik | Değer / sınıf |
|---|---|
| Zemin sistemi | Tek kirişli, masif, alan esnek sabit spor zemini |
| Toplam sistem yüksekliği | Yaklaşık 47 mm |
| Toplam ağırlık | Yaklaşık 18,2 kg/m² |
| Nem kontrol katmanı | 150 mikron PE |
| Elastik destek | 10 mm poliüretan esaslı destek |
| Tek yönlü lata | 15 × 100 × yaklaşık 2.440 mm fenolik kontrplak |
| Lata merkez aralığı | Yaklaşık 305 mm |
| Masif parke | 22 × 130 × yaklaşık 1.800–1.830 mm |
| Ahşap | Birinci sınıf hevea masif ahşap |
| Birleşim | Dört kenarda lamba-zıvana |
| Yüzey koruması | Fabrika uygulamalı 7 kat, iki bileşenli poliüretan spor cilası; en az 45 mikron |
| EN 14904 performans sınıfı | A4 |
| FIBA kapsamı | Level 1, sabit ahşap zemin; sunulan sistem belgesiyle doğrulanır |
| Darbe emilimi — EN 14808 | %59 |
| Dikey deformasyon — EN 14809 | 2,3 mm |
| Top sekmesi — EN 12235 | %93 |
| Kayma direnci — EN 13036-4 | 81 |
| Işık yansıtma/parlaklık — EN 2813 | %43 |
| Yangına tepki — EN 13501 | Cfl-s1 |
| Yuvarlanan yük — EN 1569 | 2.800 N |
| Aşınma — EN 14354 | 1.650 çevrimin üzerinde, WR0 |
| Brinell sertliği — EN 1534 | 32,8 N/mm² |
| Kalıcı iz | Yaklaşık 0,051 mm; belge sınırı en fazla 0,080 mm |
| Darbe direnci — EN 1517 | En fazla 0,23 mm |
| Belgelenmiş özel noktasal yük | Ø28 mm ayak üzerinde 700 kg; proje dosyasıyla doğrulanır |
| Kimyasal maddelere direnç — EN 13442 | Sınıf 5, görünür hasar yok |
| Formaldehit emisyonu | E1 |
| Pentaklorofenol içeriği | <%0,1 |
| Isıl direnç | 0,31 m²K/W |
Teknik değerler tanımlanan bütün sistem kesiti içindir. Ahşap seçimi, elastik destek veya bağlantı düzeni değiştirildiğinde belge kapsamı yeniden kontrol edilir. Özel test düzeninde 50 mm genişliğinde ve 100 mm çapında dolu kauçuk tekerleklerle 7.000 N hareketli yük sonucu da raporlanmıştır; bu değer genel kullanım kapasitesi gibi sunulmamalı, ekipman ve güzergâh koşullarıyla birlikte doğrulanmalıdır. Temel teknik beyan 2.800 N’dir.
Katman yapısı, performans değerleri, uygulama kontrolleri ve belge kapsamı için YEF teknik föyünü indirebilirsiniz.
Teknik sayılar bir ürün sıralaması değil, projenin spor, yapı ve işletme koşullarıyla eşleşme aracıdır. Salonun branşları, günlük kullanım süresi, kotu, şap yapısı, hareketli yükleri ve bakım planı birlikte değerlendirilir.
47 mm kesit, masif ve kirişli bir spor zeminini görece kompakt yükseklikte kurmayı sağlar. Renovasyonda kapı, eşik, tribün ve komşu zemin kotları; yeni yapıda ise mimari, mekanik ve spor ekipmanı projeleriyle birlikte hesaplanmalıdır.
A4 sınıfı, sporcu yükünün yalnız temas noktasında değil çevresindeki belirli bir alan boyunca karşılandığını gösterir. Masif parke, tek yönlü lata ve elastik destek aynı test kesitinde kalmalıdır. Sahada farklı kalınlık veya aralık kullanılması belge kapsamını geçersiz hâle getirebilir.
%59 darbe emilimi spor hareketlerinden gelen enerjinin önemli bölümünün sistem tarafından yönetildiğini; 2,3 mm deformasyon ise yüzeyin yük altında kontrollü hareket ettiğini gösterir. Bu denge sıçrama, iniş ve hızlı yön değiştirmelerde konfor ile stabiliteyi bir arada hedefler.
%93 top sekmesi basketbol oyununda top davranışının korunmasına; 81 kayma direnci ise ayakkabı ile yüzey arasında kontrollü tutuşa işaret eder. Salon genelindeki tutarlılık beton düzgünlüğüne, lata akslarına, cila bakımına ve temizlik ürünlerinin doğru seçimine bağlıdır.
Bu değer sistemin radyant şap üzerinde ısı transferi hesabına dâhil edilebilmesini sağlar. Uygunluk; mekanik tesisat tasarımcısının ısı kaybı hesabı, şap protokolü, 26 °C yüzey sıcaklığı sınırı ve ahşabın ihtiyaç duyduğu bağıl nem koşullarıyla birlikte onaylanmalıdır.
2.800 N yuvarlanan yük, hareketli spor ekipmanlarının planlanmasında temel referanstır. 7.000 N özel tekerlek deneyi ve Ø28 mm ayakla 700 kg noktasal yük kaydı bulunsa da bunlar tribün, platform, forklift veya etkinlik ekipmanı için otomatik uygunluk anlamına gelmez. Teker çapı, malzemesi, temas alanı ve güzergâh ayrı statik değerlendirme gerektirir. WR0 aşınma, 32,8 N/mm² Brinell sertliği, en fazla 0,23 mm darbe izi ve sınıf 5 kimyasal direnç doğru bakım altında yoğun kullanıma yönelik yüzey dayanımını destekler.

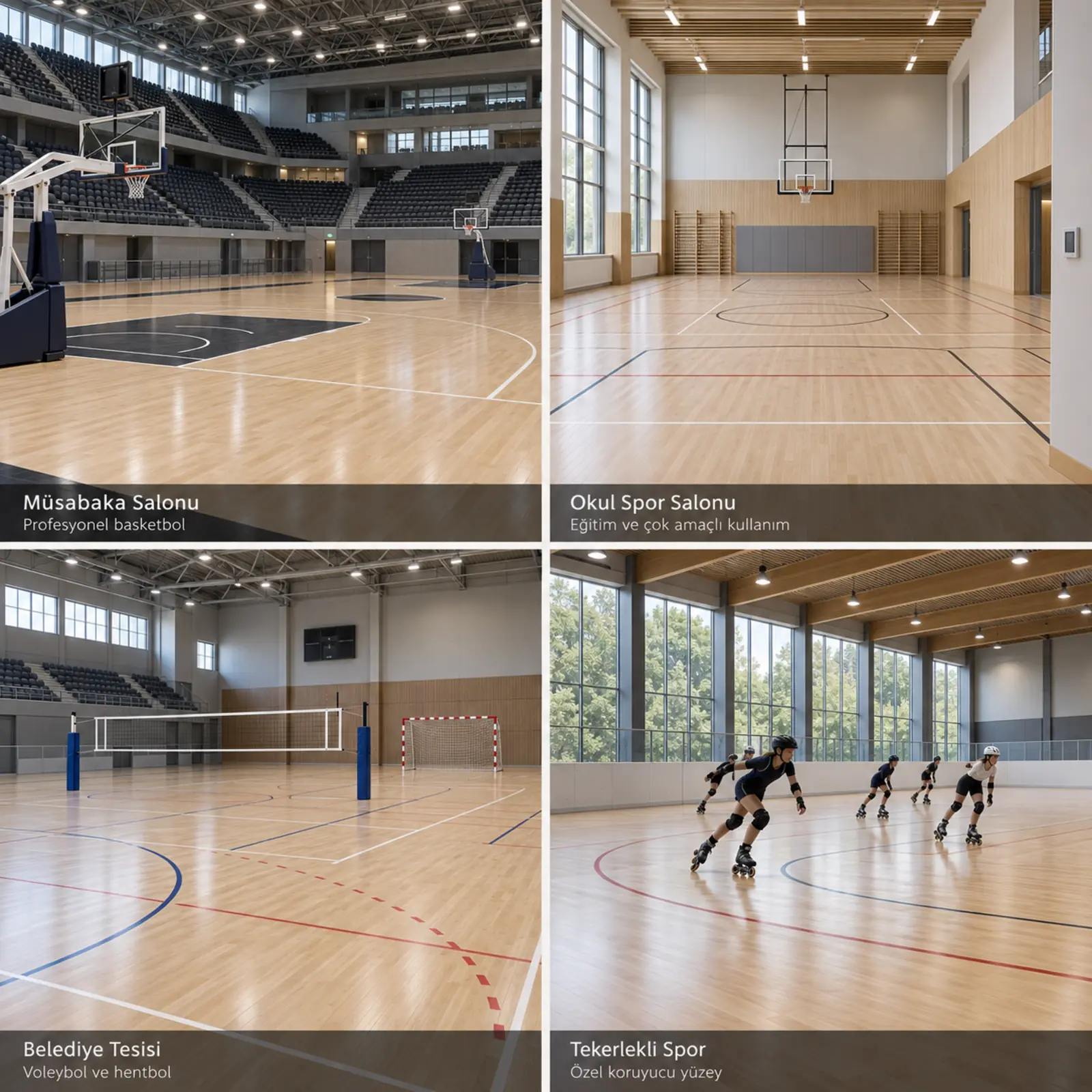

Sistem; masif yüzey, A4 tepki, 47 mm kesit ve uzun dönemli yenileme planının proje için değer oluşturduğu sabit kapalı spor salonlarında değerlendirilir.
FIBA Level 1 kapsamı, %93 top sekmesi ve kontrollü yüzey tutuşu profesyonel basketbol projelerinde güçlü seçim gerekçeleridir. Resmî müsabaka projesinde sunulan ahşap türü ve sistem kesiti güncel lisans kaydıyla birebir eşleştirilir.
Radyant şap bulunan yeni salonlarda veya mekanik sistemi yenilenen yapılarda, ısıl direnç değeri hesaplara katılarak kullanılabilir. Büyük hacimli salonlarda zeminden dengeli ısı dağılımı konfor sağlayabilir; sıcaklık ve nem otomasyonu işletme planının parçası olmalıdır.
Ders, antrenman, okul müsabakası ve farklı kulüplerin aynı yüzeyi kullandığı salonlarda basketbol, voleybol, hentbol ve futsal çizgileri birlikte planlanabilir. Masif yüzey, yoğun günlük program sonrasında dönemsel yenileme olanağı sunar.
Farklı kullanıcı gruplarına hizmet veren belediye ve kurum salonlarında spor performansı, bakım planı ve çok amaçlı kullanım birlikte ele alınır. Etkinlik platformları, hareketli tribünler ve tekerlekli ekipmanlar varsa koruyucu örtü ile yük güzergâhları önceden projelendirilir.
Paten, tekerlekli hokey ve benzeri aşındırıcı kullanımlar için standart spor cilası tek başına yeterli kabul edilmez. Branşa uygun özel koruyucu yüzey işlemi, tutuş hedefi ve bakım periyodu tanımlandığında masif yüzey bu kullanımlara uyarlanabilir. Basketbol ve voleybolla ortak kullanımda iki farklı spor gereksinimi birlikte doğrulanmalıdır.
Mevcut zeminin sökülmesiyle oluşan kot yaklaşık 47 mm sistem kesitine izin veriyorsa masif yüzeyli yenileme yapılabilir. YEF’in spor salonu renovasyon deneyimi; söküm, şap onarımı, nem ölçümü, ekipman uyarlaması, saha çizgileri ve teslim programının tek iş akışında yönetilmesini sağlar.
Bu koşullarda spor salonu parke sistemleri karşılaştırılarak farklı kesit ve çalışma prensibine sahip çözümler değerlendirilmelidir.
Masif spor parkesinin hizmet ömrü günlük temizlik, uygun spor ayakkabısı, girişte kir tutucu paspas, ekipman altı koruma ve periyodik cila kontrolüyle yönetilir. Yanlış kimyasal, aşırı su ve kontrolsüz tekerlek yükü yüzey korumasını erken yıpratabilir.
Yüzeysel çiziklerin cilayı aşması, tutuşun salon içinde değişmesi, saha çizgilerinin yenilenmesi veya yerel onarımların bütünleştirilmesi gerektiğinde teknik inceleme yapılır. Zımparalama kararı yalnız görünüme göre verilmez; kalan ahşap kalınlığı ve birleşim geometrisi ölçülür. Uygun durumda yüzey kalibre edilir, spor cilası yeniden uygulanır ve çizgiler tamamlanır.
Çizgiler ilgili branşların güncel saha planına göre uygulanır. Birden fazla branşta renk hiyerarşisi ve çizgi çakışmaları önceden onaylanır. Tekerlekli spor koruması kullanılıyorsa yenilemede sürtünme ve aşınma gereksinimleri tekrar değerlendirilir; standart cila ile özel koruma birbirinin yerine kullanılmaz.
Sabit masif sistem profesyonel basketbol için FIBA Level 1 listesinde yer alan bir konfigürasyonla ve EN 14904 A4 performansıyla sunulabilir. FIBA lisans kaydı; ahşap türü, sabit sistem tipi ve teklif edilen teknik kesitle kontrol edilir. EN 14808 darbe emilimi, EN 14809 dikey deformasyon, EN 12235 top sekmesi ve EN 13036-4 kayma testleri sistem performansının temel parçalarıdır.
Belge dosyasında EN 13501 Cfl-s1 yangına tepki sınıfı, CE işareti, Yapı Malzemeleri Yönetmeliği kapsamındaki performans beyanı, kimyasal direnç, aşınma, batma, darbe ve Brinell sertliği raporları aranır. Formaldehit E1 ve pentaklorofenol <%0,1 değerleri iç mekân malzeme güvenliği açısından belirtilir. CAM veya FSC gibi çevresel yeterlilikler şartnamede isteniyorsa yalnız teklif edilen ürünün güncel belgesi üzerinden beyan edilir. Isıl direnç değeri Istituto Giordano, SGS, Kiwa gibi yetkili bağımsız deney kuruluşunun raporuyla doğrulanır; bakım ve kullanım talimatı teslim dosyasına eklenir.
Tanımlanan sistem yaklaşık 47 mm toplam yüksekliğe sahiptir. Beton düzeltmesi, geçiş profilleri ve çevre detayları bitmiş kot hesabına ayrıca eklenir.
Bu sistem 22 mm masif yüzey ve yaklaşık 47 mm toplam kesit kullanır. Lamine tek kirişli sistemde üst parke katmanlı yapıdadır ve YEF portföyündeki tanımlı kesit yaklaşık 56 mm’dir. Masif çözüm yüzey yenilemesi ve radyant ısıtma odağıyla ayrışır; lamine çözüm genel çok amaçlı kullanım ve yüksek top sekmesiyle değerlendirilir.
Evet, 0,31 m²K/W ısıl direnç değeriyle radyant şap üzerinde proje hesabına dâhil edilebilir. Şap kuruluğu, devreye alma prosedürü, bağıl nem ve 26 °C yüzey sıcaklığı sınırı korunmalıdır.
Sabit bir sayı verilmez. Yenileme kapasitesi kalan ahşap kalınlığına, önceki zımparalamalara, yüzey hasarına ve birleşim geometrisine bağlıdır. Her işlem öncesinde ölçüm yapılır.
FIBA Level 1 kapsamındaki tanımlı konfigürasyon profesyonel basketbol projelerinde kullanılabilir. Teklif edilen ürün ve ahşap türünün güncel lisans kaydı müsabaka şartnamesiyle eşleştirilmelidir.
Evet. A4 sınıfı çok amaçlı iç mekân spor yüzeyi üzerinde bu branşların çizgileri birlikte planlanabilir. Renk, ölçü, pota ve direk detayları onaylı saha yerleşimine göre hazırlanır.
Özel yüzey koruması, uygun tutuş hedefi ve bakım planıyla değerlendirilebilir. Standart spor cilası tekerlekli hokey veya paten için otomatik yeterlilik anlamına gelmez.
Hayır. 150 mikron PE katman sistem içindeki nem kontrol bileşenidir. Aktif su sızıntısı, yükselen nem veya yapısal yalıtım sorunu uygulamadan önce giderilmelidir.
Mevcut yapı 47 mm sistem kesitine ve gerekli tesviye payına izin veriyorsa kullanılabilir. Söküm sonrası şap, kapılar, eşikler, tribünler ve sabit ekipmanlar keşifte ölçülür.
Alan, ahşap seçimi, söküm ve şap hazırlığı, radyant ısıtma kontrolleri, ekipman detayları, çizgiler, logo, özel yüzey koruması, lojistik ve uygulama programı birlikte hesaplanır. YEF yalnız malzeme fiyatı değil, anahtar teslim kurumsal uygulama teklifi sunar.
Sistemin salonunuza uygunluğunu; kullanılabilir kot, spor branşları, günlük program, radyant ısıtma, hareketli yükler ve yenileme hedefi üzerinden değerlendirelim. Proje ili, yaklaşık alan, mevcut zemin fotoğrafları, mimari planlar, mekanik bilgiler ve hedef uygulama tarihini paylaşarak teknik teklif sürecini başlatabilirsiniz.
